CBCT exporteren vanuit AxiUm MiPacs

Overzicht: Dit artikel bevat instructies voor het exporteren en voorbereiden van DICOM-bestanden vanuit AxiUm MiPacs CBCT-software voor het uploaden naar het Dandy-portaal. Door deze stappen te volgen, zorgt u ervoor dat de scangegevens de juiste resolutie hebben voor de planning van implantaatchirurgie.

Een doelmap aanmaken

1. Klik met de rechtermuisknop op een lege plek op het bureaublad van de computer.

2. Selecteer Nieuw en selecteer vervolgens Map.

3. Typ de naam van de patiënt om de map te hernoemen en druk op Enter.

DICOM-bestanden exporteren vanuit MiPacs

1. Open de AxiUm MiPacs-software en selecteer de CBCT-scan van de patiënt.

2. Navigeer naar het menu Afbeelding en selecteer Afbeeldingen exporteren.

3. Zoek in het pop-upvenster voor exporteren de sectie Bestemming op en selecteer de map die op het bureaublad is aangemaakt.

4. Controleer de volgende instellingen:

   • Geselecteerde afbeelding(en): Aangevinkt.

   • Bestandsindeling: Ingesteld op DICOM.

   • Overige opties: Zorg ervoor dat geen andere vakjes zijn aangevinkt.

5. Klik op OK om het exporteren te starten.

De patiëntenmap comprimeren en uploaden

Voordat u naar Dandy uploadt, moet de map worden gecomprimeerd (gezipped) om ervoor te zorgen dat alle gegevens intact blijven tijdens de overdracht.

1. Klik met de rechtermuisknop op de hernoemde patiëntenmap.

2. Selecteer Verzenden naar en selecteer vervolgens Gecomprimeerde map (gezipped).

   1. Opmerking: Als u een Dual Scan Protocol volgt, zip dan de "Patiëntscan" en de "Prothesescan" afzonderlijk en label ze dienovereenkomstig.

3. Upload de gecomprimeerde map naar het Dandy Portal of e-mail het bestand naar ImplantSurgery@meetdandy.com.

Instructies

1. Klik met de rechtermuisknop op een lege plek op uw bureaublad. Ga naar "Nieuw" en klik op "Map." Er verschijnt een map met blauw gemarkeerde tekst. Typ de naam van de patiënt en druk op "Enter" op uw toetsenbord.

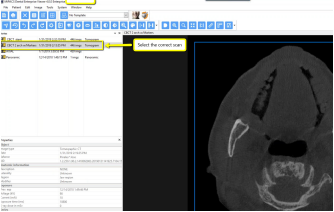

2. Selecteer de CBCT-scan van uw patiënt in de MiPacs-software.

3. Ga naar "Afbeelding" en klik op "Afbeeldingen exporteren."

4. Er verschijnt een pop-upvenster. Selecteer onder "Bestemming" de map die u op uw bureaublad heeft aangemaakt en klik op "OK."

5. Zorg ervoor dat "Geselecteerde afbeelding(en)" is aangevinkt en dat de "Bestandsindeling" is ingesteld op "DICOM." Geen andere vakjes mogen zijn aangevinkt. Klik op "OK."

6. Nadat de DICOM-bestanden zijn geëxporteerd en opgeslagen, gaat u naar de map van de patiënt en controleert u of de .dcm-bestanden correct zijn geëxporteerd; er moeten enkele honderden bestanden aanwezig zijn.

7. Ga terug naar het bureaublad, klik met de rechtermuisknop op de map van de patiënt, ga naar "Verzenden naar" en selecteer "Gecomprimeerde map (gezipped)." Er wordt een dubbele map aangemaakt met een rits of een blauwe "Z."

Als u een Dual Scan Protocol volgt, zip de scans dan afzonderlijk en label ze dienovereenkomstig; bijv.: "Patiëntscan" en "Prothesescan."

8. Upload de gecomprimeerde map naar het Dandy Portal of stuur een e-mail naar ImplantSurgery@meetdandy.com
