Übersicht: Dieser Artikel enthält Anweisungen zum Exportieren und Vorbereiten von DICOM-Dateien aus der AxiUm MiPacs CBCT-Software für den Upload in das Dandy-Portal. Die Einhaltung dieser Schritte stellt sicher, dass die Scandaten die richtige Auflösung für die Planung von Implantatoperationen haben.
Zielordner erstellen
Klicken Sie mit der rechten Maustaste auf eine leere Stelle auf dem Computerdesktop.
Wählen Sie Neu, dann wählen Sie Ordner.
Geben Sie den Namen des Patienten ein, um den Ordner umzubenennen, und drücken Sie die Eingabetaste.
DICOM-Dateien aus MiPacs exportieren
Öffnen Sie die AxiUm MiPacs-Software und wählen Sie den CBCT-Scan des Patienten aus.
Navigieren Sie zum Menü Bild und wählen Sie Bilder exportieren.
Suchen Sie im Export-Pop-up-Fenster den Abschnitt Ziel und wählen Sie den auf dem Desktop erstellten Ordner aus.
-
Überprüfen Sie die folgenden Einstellungen:
Ausgewähltes Bild/Bilder: Aktiviert.
Dateiformat: Auf DICOM eingestellt.
Weitere Optionen: Stellen Sie sicher, dass keine anderen Kästchen aktiviert sind.
Klicken Sie auf OK, um den Export zu starten.
Patientenordner komprimieren und hochladen
Vor dem Hochladen zu Dandy muss der Ordner komprimiert (gezippt) werden, um sicherzustellen, dass alle Daten während der Übertragung intakt bleiben.
Klicken Sie mit der rechten Maustaste auf den umbenannten Patientenordner.
-
Wählen Sie Senden an, dann wählen Sie Komprimierter (gezippter) Ordner.
Hinweis: Wenn Sie einem Dual-Scan-Protokoll folgen, zippen Sie den „Patientenscan“ und den „Prothesenscan“ einzeln und beschriften Sie diese entsprechend.
Laden Sie den komprimierten Ordner in das Dandy Portal hoch oder senden Sie die Datei per E-Mail an ImplantSurgery@meetdandy.com.
Anweisungen
1. Klicken Sie auf Ihrem Desktop mit der rechten Maustaste auf eine leere Stelle. Gehen Sie zu „Neu“ und klicken Sie auf „Ordner“. Ein Ordner wird mit blau hervorgehobenem Text angezeigt. Geben Sie den Namen des Patienten ein und drücken Sie die „Eingabetaste“ auf Ihrer Tastatur.

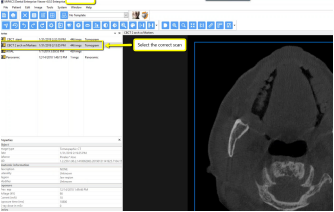

2. Wählen Sie den CBCT-Scan Ihres Patienten in der MiPacs-Software aus.
3. Gehen Sie zu „Bild“ und klicken Sie auf „Bilder exportieren“.
4. Ein Pop-up-Fenster wird angezeigt. Wählen Sie unter „Ziel“ den auf Ihrem Desktop erstellten Ordner aus und klicken Sie auf „OK“.
5. Stellen Sie sicher, dass „Ausgewähltes Bild/Bilder“ aktiviert ist und dass das „Dateiformat“ auf „DICOM“ eingestellt ist. Keine anderen Kästchen sollten aktiviert sein. Klicken Sie auf „OK“.
6. Nachdem die DICOM-Dateien exportiert und gespeichert wurden, gehen Sie zum Ordner des Patienten und überprüfen Sie, ob die .dcm-Dateien korrekt exportiert wurden; es sollten mehrere hundert Dateien vorhanden sein.
7. Gehen Sie zurück zum Desktop, klicken Sie mit der rechten Maustaste auf den Ordner des Patienten, gehen Sie zu „Senden an“ und wählen Sie „Komprimierter (gezippter) Ordner“. Ein doppelter Ordner wird erstellt, entweder mit einem Reißverschluss-Symbol oder einem blauen „Z“.
Wenn Sie einem Dual-Scan-Protokoll folgen, zippen Sie bitte die Scans einzeln und beschriften Sie diese entsprechend; d.h.: „Patientenscan“ und „Prothesenscan“.
8. Laden Sie den komprimierten Ordner in das Dandy Portal hoch oder senden Sie eine E-Mail an ImplantSurgery@meetdandy.com
