Panoramica: La calibrazione garantisce che lo scanner Trios cablato acquisisca le scansioni dentali in modo accurato. Scopri come risolvere i problemi di calibrazione 3D e del colore sullo scanner Trios cablato.
Ispezione dei danni all'attrezzatura
È necessario ispezionare lo scanner per verificare la presenza di difetti fisici prima di eseguire qualsiasi operazione di risoluzione dei problemi digitale.
Passaggi per l'ispezione dell'obiettivo dello scanner
Rimuovere la punta dello scanner dal Wired Trios Scanner.

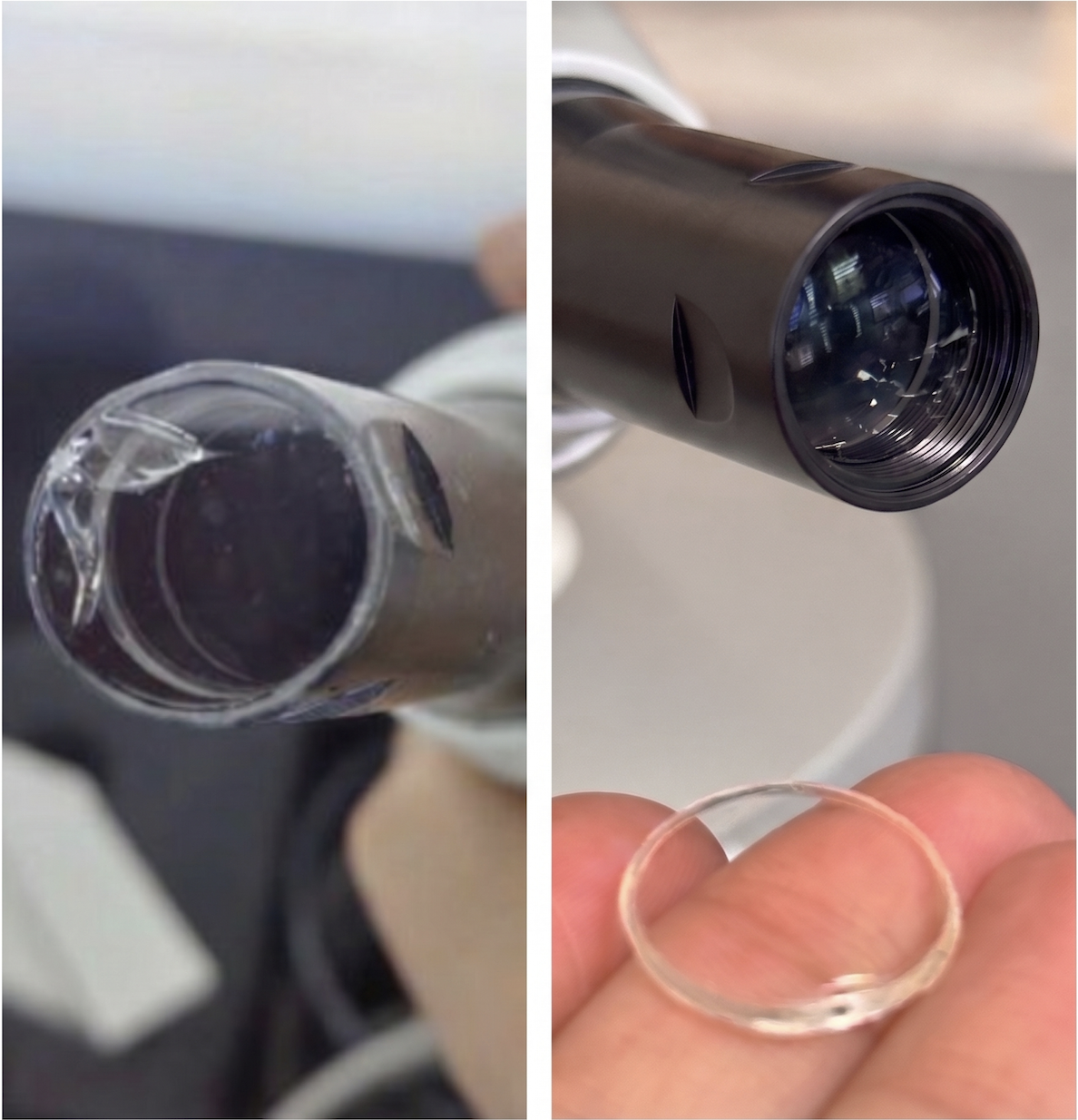

Ispezionare l'obiettivo dello scanner situato all'estremità del tubo nero.
Verificare che l'obiettivo dello scanner sia perfettamente a filo con il bordo del tubo nero e non sia incassato o affossato.
Verificare che l'obiettivo dello scanner sia presente e non mancante dal tubo nero.
Controllare la superficie dell'obiettivo dello scanner per assicurarsi che non vi siano graffi, macchie, striature o iridescenze.
Azioni in caso di attrezzatura danneggiata
⚠️ CRITICO: Se vengono identificati danni fisici durante l'ispezione dell'obiettivo dello scanner, interrompere immediatamente il processo di risoluzione dei problemi. Non tentare di calibrare lo scanner. Contattare Dandy Support per assistenza nella sostituzione diretta.
Identificazione del problema di calibrazione
Determinare il tipo esatto di errore di calibrazione che si verifica sul Wired Trios Scanner per applicare il corretto flusso di lavoro di risoluzione dei problemi.
Errore di calibrazione 3D
Un errore di calibrazione 3D si verifica specificamente durante il processo di calibrazione 3D dell'hardware dello scanner.
Errore di calibrazione del colore
Un errore di calibrazione del colore si verifica specificamente durante il processo di calibrazione del colore dell'hardware dello scanner.
Risoluzione dei problemi di calibrazione 3D
Seguire questi passaggi se il Wired Trios Scanner mostra un messaggio di errore di calibrazione 3D.
Ricollegare l'adattatore di calibrazione 3D

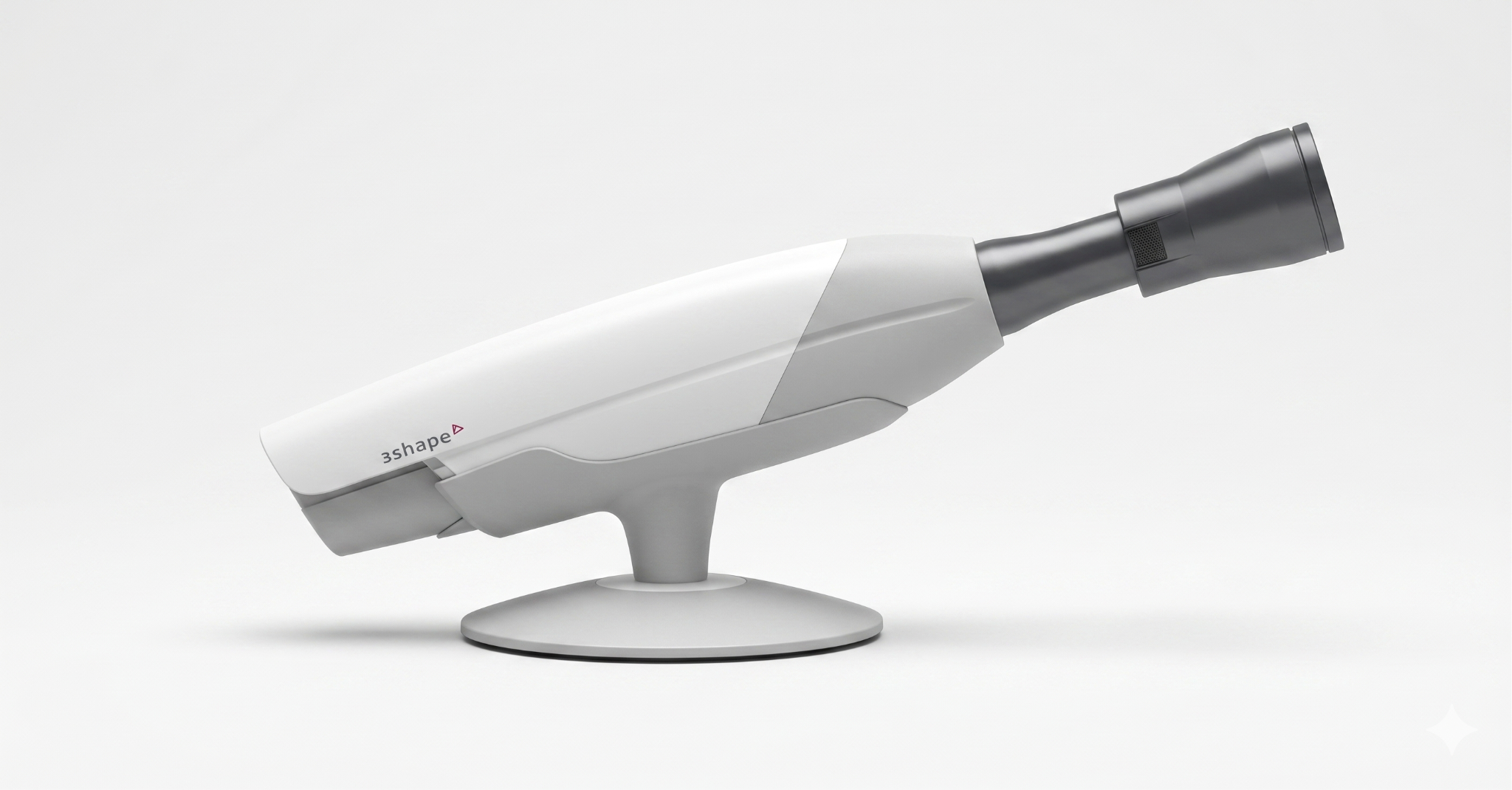

Rimuovere l'adattatore di calibrazione 3D dal collo dello scanner.
Reinserire saldamente l'adattatore di calibrazione 3D nel collo dello scanner.
Assicurarsi che l'adattatore di calibrazione 3D sia inserito correttamente e che non sia installata alcuna punta scanner standard.
Riprovare il processo di calibrazione 3D sul sistema.
Utilizzare la superficie di calibrazione alternativa Lato B

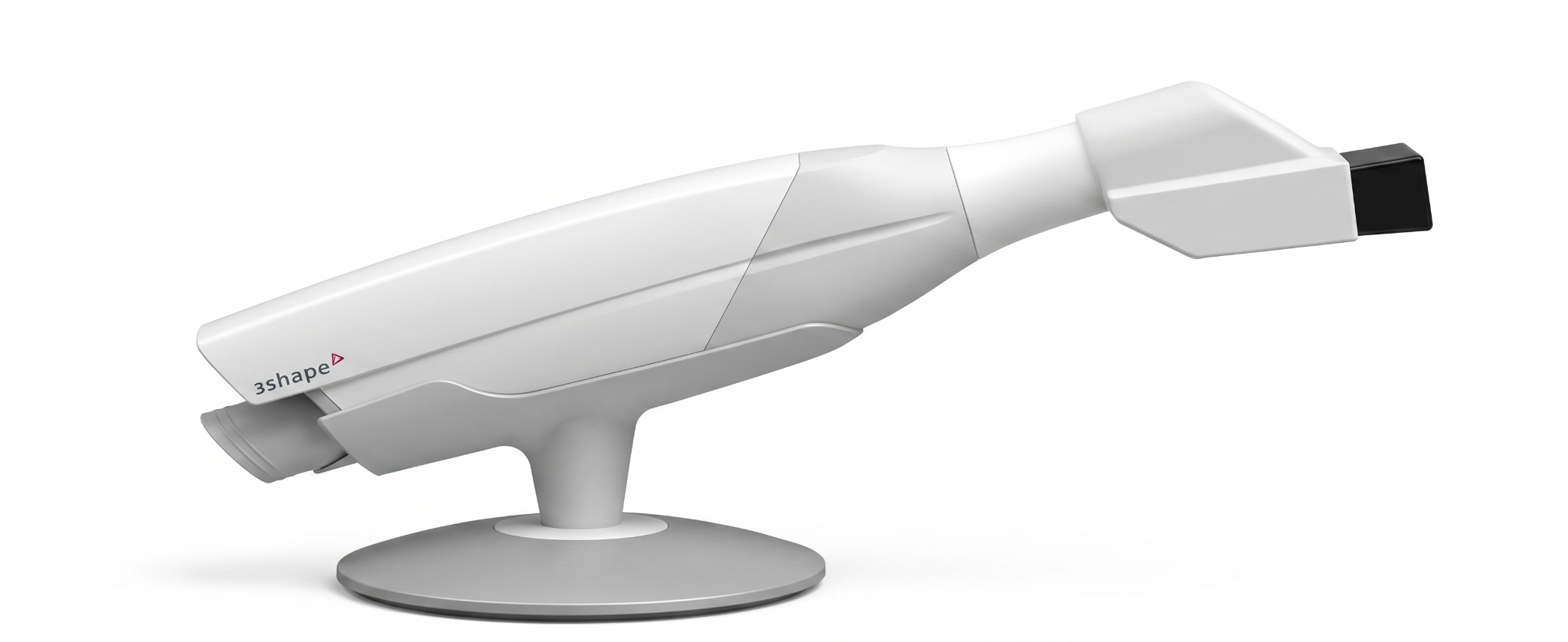

Applicare una punta a specchio pulita al Wired Trios Scanner se il ricollegamento iniziale dell'adattatore non riesce.

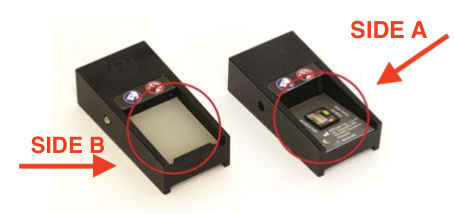

Girare il target di calibrazione per utilizzare il Lato B della superficie di calibrazione.
Allineare il Wired Trios Scanner e il target di calibrazione secondo i requisiti esatti di orientamento.
Requisiti di orientamento dello scanner e del target
Per garantire una calibrazione accurata sia con la configurazione Lato A che Lato B, è necessario verificare le seguenti posizioni di allineamento strutturale:

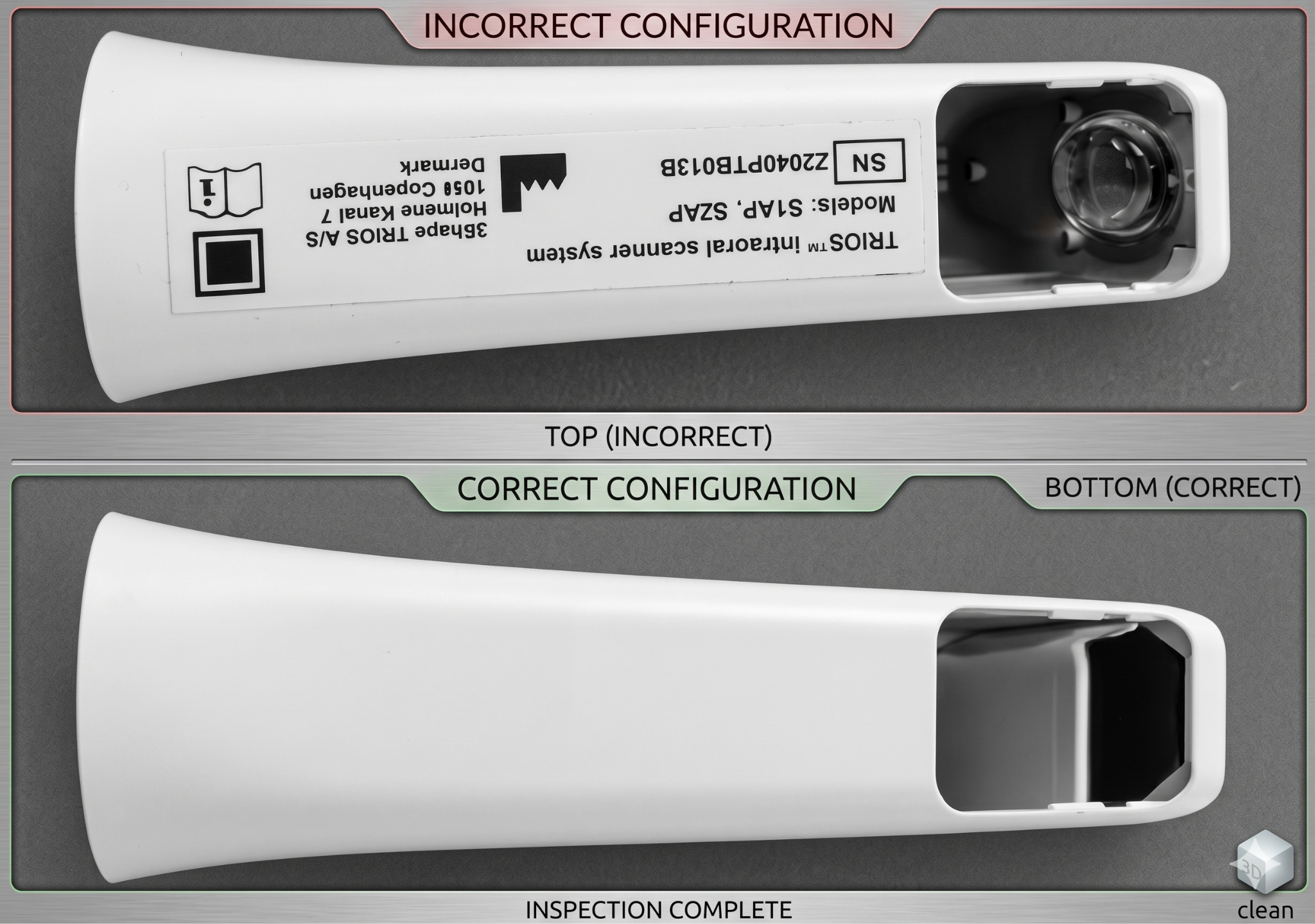

Posizionare la punta a specchio in modo che sia completamente rivolta verso il basso.
Posizionare il pulsante principale dello scanner in modo che sia completamente rivolto verso l'alto.
Assicurarsi che il lato del target indicato (Lato A o Lato B) sia rivolto verso l'alto e sia allineato direttamente con il pulsante dello scanner rivolto verso l'alto.
Seguire le restanti istruzioni di allineamento visualizzate sullo schermo e riprovare la routine di calibrazione.
Risultati della risoluzione dei problemi di calibrazione 3D
Se la calibrazione ha esito positivo utilizzando il Lato B, l'oggetto di calibrazione originale è difettoso e deve essere sostituito.
Se la calibrazione continua a non riuscire utilizzando il Lato B, rimuovere la punta a specchio attuale, installare una punta a specchio completamente nuova ed eseguire nuovamente la calibrazione.
Se l'errore di calibrazione persiste dopo aver provato una nuova punta a specchio, contattare Dandy Support per assistenza.
Risoluzione dei problemi di calibrazione del colore
Seguire questi passaggi se il Wired Trios Scanner mostra un messaggio di errore di calibrazione del colore.
Verificare l'installazione della punta a specchio
Confermare che una punta a specchio standard sia completamente installata sul collo dello scanner. Non utilizzare una punta protettiva in plastica, poiché le punte protettive causano automaticamente errori di calibrazione del colore.
Ispezionare la finestra della punta a specchio per verificare la presenza di difetti fisici, inclusi graffi, macchie, striature o iridescenze.
Sostituire immediatamente la punta a specchio con una nuova se si riscontrano difetti visivi.
Calibrare con orientamento Lato A
Posizionare il target di calibrazione in modo che il Lato A sia completamente rivolto verso l'alto.
Verificare l'orientamento: la punta a specchio deve essere rivolta verso il basso, il pulsante dello scanner deve essere rivolto verso l'alto e il Lato A deve essere allineato con il pulsante dello scanner.
Assicurarsi che l'adattatore di calibrazione sia completamente inserito nel collo dello scanner, quindi riprovare la calibrazione del colore.
Calibrare con orientamento Lato B
Se la routine di calibrazione con il Lato A non riesce, capovolgere il target di calibrazione in modo che il Lato B sia completamente rivolto verso l'alto.
Verificare l'orientamento: la punta a specchio deve essere rivolta verso il basso, il pulsante dello scanner deve essere rivolto verso l'alto e il Lato B deve essere allineato con il pulsante dello scanner.
Assicurarsi che l'adattatore di calibrazione rimanga completamente inserito nel collo dello scanner, quindi riprovare la calibrazione del colore.
Calibrare con il metodo della punta 3D
Se la calibrazione del colore non riesce su entrambi i lati
