Présentation : Ce guide explique comment connecter physiquement le scanner Dandy Vision à un ordinateur portable d'entraînement ou à un chariot Dandy et comment identifier les avertissements de connexion.

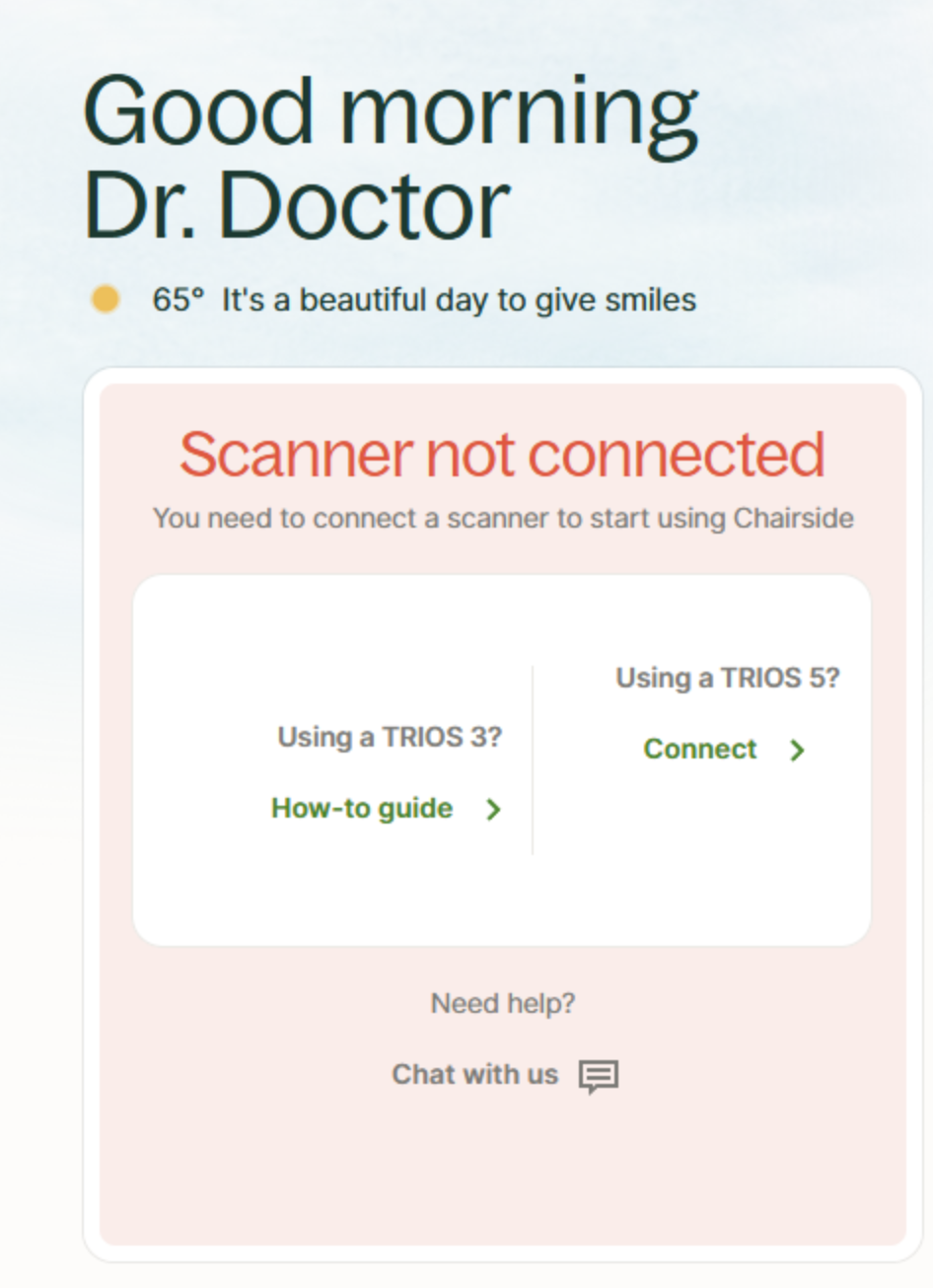

Identifier l'état de la connexion
Si le scanner Dandy Vision est déconnecté, le logiciel Chairside affiche des icônes d'avertissement spécifiques pour alerter l'utilisateur.

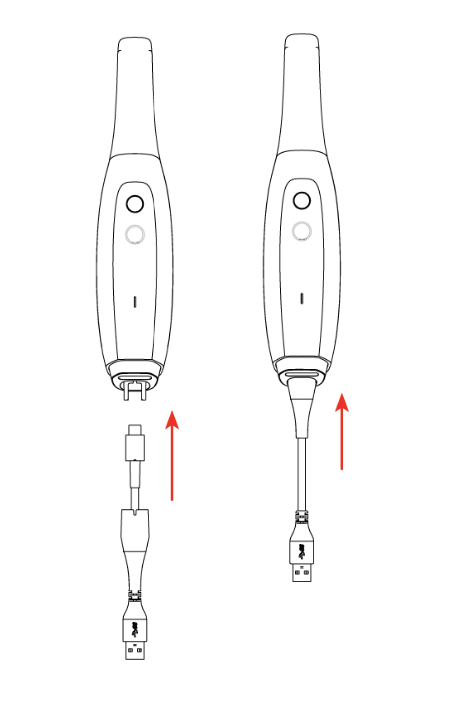

Connectez le câble USB Type-C
Suivez ces étapes pour fixer le câble d'alimentation et de données au scanner :
Insérez le connecteur USB Type-C dans la prise du scanner.
Poussez fermement le connecteur vers le haut pour fixer la connexion.

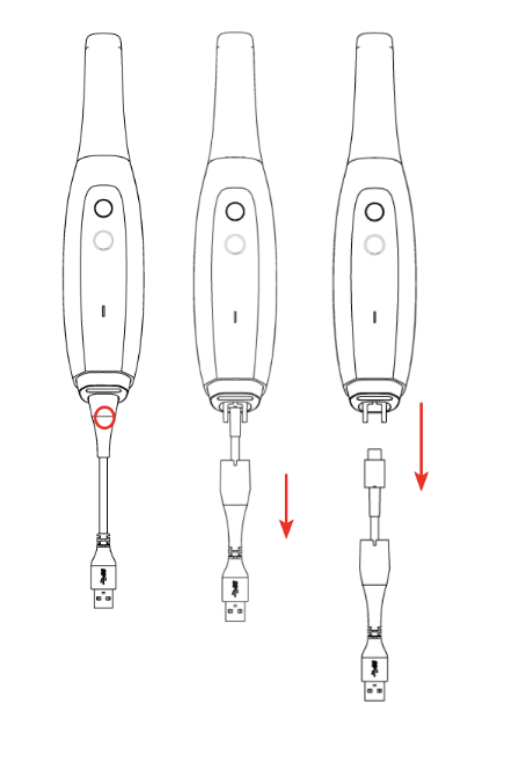

Débranchez le câble USB Type-C
Pour retirer le câble en vue de son transport ou de son stockage :
Utilisez votre pouce et votre index pour pincer le manchon de poussée du pouce (indiqué par le cercle rouge sur l'image de référence).
Retirez la manche.
Débranchez le connecteur USB Type-C de la prise du scanner.

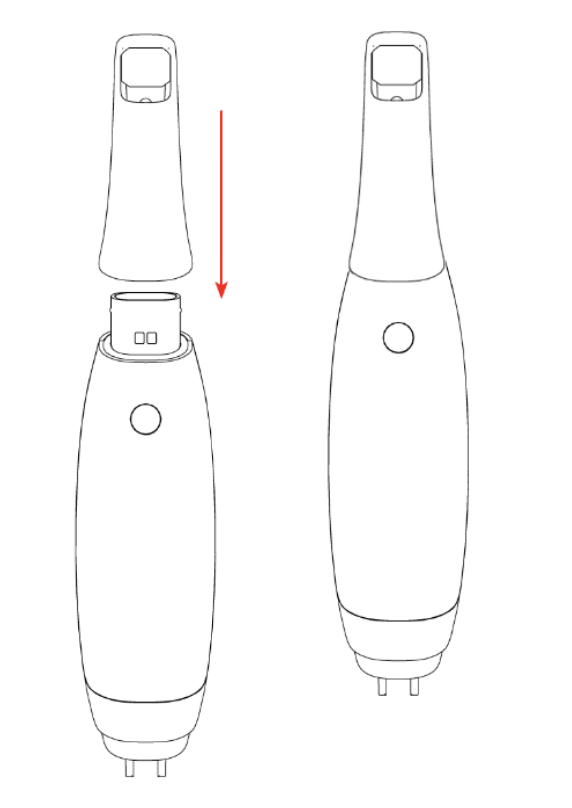

Monter l'embout du scanner
Une installation correcte de l'embout est nécessaire pour la numérisation :
Retirez le cache-objectif de la fenêtre du scanner avant utilisation.
Fixez fermement l'embout du scanner sur la fenêtre de l'objectif.
Remarque : Remettez toujours le cache-objectif en place lorsque le scanner n'est pas utilisé ou pendant son transport.
Se connecter à un ordinateur portable ou à un chariot
Repérez un port USB 3.0 Type-A sur l'ordinateur portable Dandy ou le chariot Dandy.
Insérez le connecteur de type A dans le port pour terminer la configuration matérielle.
