Aperçu : Découvrez comment monter votre chariot d’instrumentation, configurer l’ordinateur portable et raccorder votre scanner Dandy Trios en préparation de la formation.
Conditions préalables
Assistance pour le montage : Dandy recommande deux personnes pour monter le chariot d’instrumentation.
Accès à l’alimentation : Vérifiez la disponibilité d’une prise murale pour les modèles d’ordinateur portable et de scanner avec prise murale.
Délai prévu : Réalisez ces étapes au moins 72 heures avant le lancement prévu de la formation.
Monter le chariot d’instrumentation
Téléchargez ou imprimez le PDF de montage du chariot pour obtenir les instructions de montage du chariot Dandy

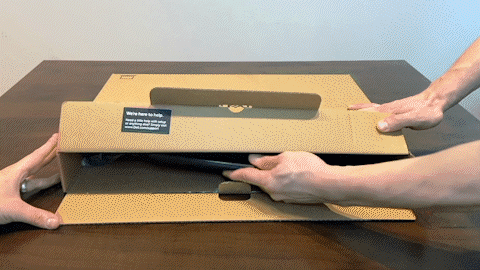

Configurer l’ordinateur portable
Configurez l’ordinateur portable pour préparer l’installation du logiciel Chairside :
Brancher l’alimentation : Branchez l’adaptateur secteur sur une prise murale et sur l’ordinateur portable.
Mise sous tension : Allumez l’ordinateur portable et connectez l’ordinateur portable Dell à un réseau Wi-Fi stable.
Connexion : Lorsque l’écran de connexion apparaît, cliquez sur Entrée. Aucun mot de passe n’est requis pour la connexion.
Se connecter au Wi-Fi : Connectez votre ordinateur portable Dandy au réseau wifi.
-
Laisser l’ordinateur en charge : L’ordinateur portable Dandy doit rester branché en mode « Charge » à tout moment pendant la numérisation.
Le non-respect de cette consigne peut ralentir le matériel et entraîner un scan de mauvaise qualité.
Identifier votre scanner
Recherchez les identifiants suivants pour déterminer le modèle de votre scanner.
- S’il y a 2 boutons sur le scanner - Passez à la configuration Dandy Vision
- S’il y a une bande bleue sur l’embase du scanner - Passez à la configuration du scanner filaire Dandy via USB-C
- S’il y a une bande verte sur la base du scanner - Passez à la configuration du scanner filaire Dandy via Ethernet
- Si le scanner indique « Trios » et qu’il s’agit d’un scanner sans fil - Passez à la configuration sans fil Dandy
Configuration du scanner filaire Dandy via USB-C
Suivez les étapes suivantes si votre scanner Dandy Trios utilise un câble USB-C pour l’alimentation :
Positionner l’embase : Placez l’embase du scanner sur le chariot.
Connexion à l’ordinateur portable : Branchez le câble USB-C du scanner directement sur l’ordinateur portable Dell

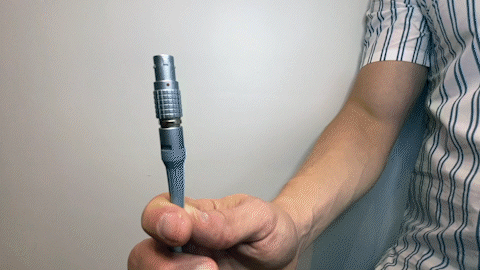

Brancher la pièce à main : Insérez la pièce à main du scanner dans l’embase en alignant les points rouges sur le câble et l’embase.
Configuration du scanner filaire Dandy via Ethernet
Suivez les étapes suivantes si votre scanner Dandy Trios comporte une prise murale standard :
Positionner l’embase : Placez l’embase du scanner sur le chariot.
Branchez la pièce à main : Insérez la pièce à main du scanner dans l’embase en alignant les points rouges sur le câble et l’embase.

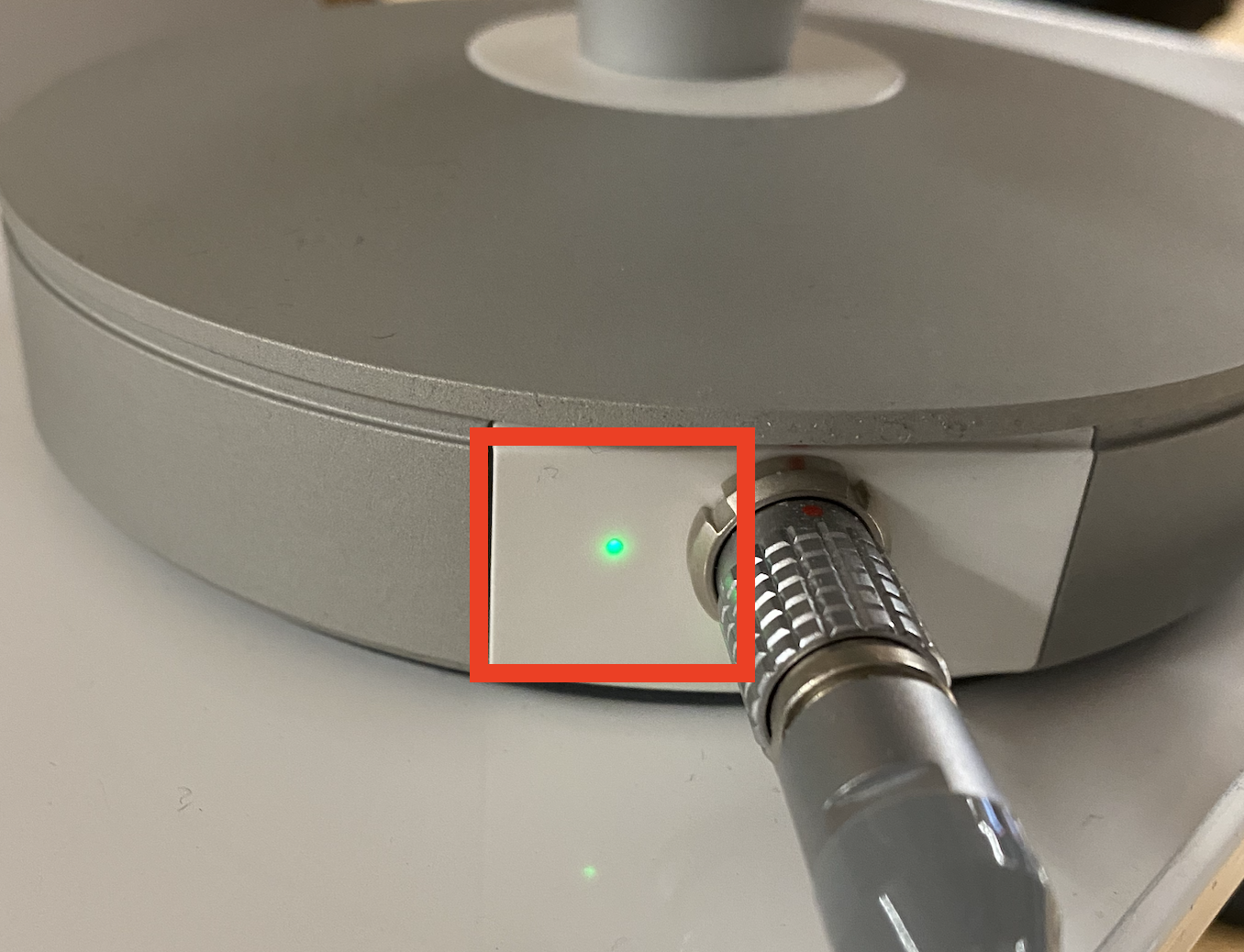

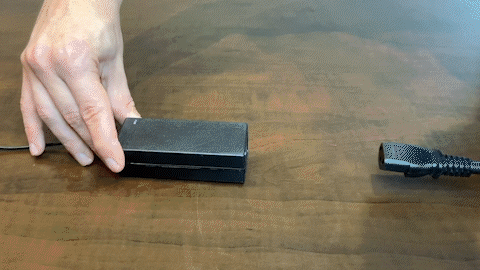

Brancher l’alimentation : Branchez le câble d’alimentation dans une prise murale et sur l’embase du scanner. Vérifiez que le voyant vert sur l’embase est allumé.

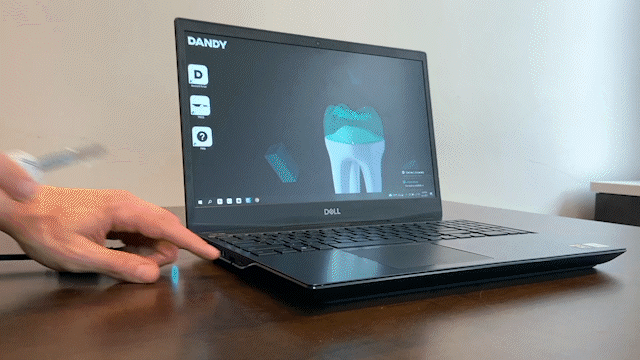

Connexion à l’ordinateur portable : Branchez le câble Ethernet directement de l’embase du scanner à l’ordinateur portable Dell.
Configuration du scanner sans fil Dandy
Monter le matériel du scanner
Suivez ces étapes pour préparer le matériel du scanner à utiliser :
Brancher l’alimentation de la batterie : Branchez le câble d’alimentation du chargeur de batterie sur le chargeur de batterie et sur une prise murale standard.
Préparer les batteries : Retirez le film de protection des contacts métalliques sur chaque batterie.
Charger les batteries : Placez deux batteries dans le chargeur de batterie. La batterie est complètement chargée lorsque les cinq voyants LED sur la surface de la batterie sont allumés.
Positionner le matériel : Placez le socle du scanner sur un espace de travail stable et déposez la pièce à main à l’intérieur du socle.
Installer l’adaptateur sans fil : Branchez l’adaptateur sans fil TP-Link sur un port USB de l’ordinateur portable. Si nécessaire, utilisez le hub USB fourni.
Redémarrer le système : Redémarrez l’ordinateur portable une fois que l’adaptateur TP-Link et le petit dongle USB vert sont tous deux raccordés.
Branchez le scanner sur le logiciel Chairside
Une fois le matériel assemblé, reliez le scanner au logiciel :
Débrancher les équipements câblés : Si un scanner filaire Dandy Trios est actuellement raccordé, débranchez-le de l’ordinateur portable.
Ouvrir les paramètres de connexion : Ouvrez l’application Dandy Chairside et sélectionnez l’option intitulée Utilisation d’un Dandy Trios sans fil ? Établir la connexion.
Identifier le scanner : Entrez le numéro de série du scanner (présent sur l’appareil, précédé de « SN ») et attribuez un nom de bureau au scanner.
Insérer la batterie : Retirez une batterie chargée du chargeur et insérez la batterie dans l’embase de la pièce à main du scanner.
Confirmer la connexion : Appuyez sur Continue (Continuer) dans le logiciel. Le Dandy Trios sans fil devrait maintenant apparaître comme « Selected scanner » (Scanner sélectionné).
